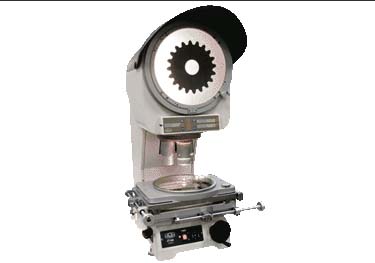

本儀器能高效率地檢測各種形狀復雜工件的輪廓和表面形狀。例如：樣板、沖壓板、凸輪、螺紋、齒輪、成形銑刀、絲攻等各種刀具、工具和零件。廣泛地用于機械制造業、儀器儀表和電子行業的有關廠礦的計量室和檢查站。

投影屏
投影屏尺寸：φ300mm
投影屏旋轉范圍：0°~360°
旋轉角度顯示當量：1′
旋轉角度準確度：6′
工作臺（三種可選）

類型	小型	中型	大型
X坐標行程	0~150	0~200	0~250
Y坐標行程	0~100	0~150	0~150
工作臺承重	10	15	20
臺面尺寸	350×240	400×280	450×286

X、Y坐標顯示當量：0.001mm
Z向調焦行程：0~100
儀器準確度：(4+L/25)μm，其中L為被測長度，單位：mm
照明光源
透射照明24V150W鹵鎢燈
反射照明24V150W鹵鎢燈
物鏡

放大倍率1	10X	20X	50X
物方線視場	φ30mm	φ15mm	φ6mm
物方工作距離	74mm	69mm	63mm
放大倍率誤差	0.08%	0.08%	0.08%

環境要求
室溫20℃±5℃，相對濕度不應超過60%
外形尺寸
410×650×1070
儀器重量：90kg
二坐標測量軟件：
采集功能：采集點、線、圓和圓弧。
構建功能：采集的點構造直線、圓和圓弧。
組合計算功能：
“點與點”組合計算兩點距及中點坐標；
“點與線”組合計算點線距；
“線與線求交”組合計算交點坐標及夾角；
“線與線求中”組合計算兩直線的中線信息；
“圓與圓”組合計算交點、圓心距信息；
“圓與直線”組合計算交點、圓心到直線信息。
形位公差處理功能：
圓和圓弧的圓度測量
直線度測量
同軸度測量
對稱度測量
位置測量
坐標系變換：
直角坐標系和極坐標系的坐標變換
建立新坐標和擺正坐標
數據輸出：
可輸出到AUTOCAD、EXCEL、WORD中進行進一步的數據處理。
