| 產品名稱：雷電電涌測試儀 |
| 產品型號：雷電電涌測試儀 |
| 產品產地：杭州 |
 |
一、雷電電涌測試儀概述：
近年來電涌保護器（SPD）已在全國各行各業的低壓配電系統和信息傳輸系統雷電防護中得到廣泛應用，取得了明顯效果。但是目前還是有許多在線運行的防雷器件由于長期受惡劣環境或電網電壓波動，尤其是雷電電磁脈沖（EMP）干擾，造成性能下降，致使其各參數改變而劣化失效，有的甚至產生爆炸和起火現象，從而引發被保護設備的損壞事故。如何能夠及早的發現SPD的性能劣化，從而******限度的確保被保護設備的安全呢？這早已成為許多用戶非常關注的問題，為此必須采用能產生模擬雷電沖擊波形的測試儀，對SPD進行沖擊試驗，及早發現性能劣化的SPD，及時更換失效的產品，以確保被保護設備的安全。

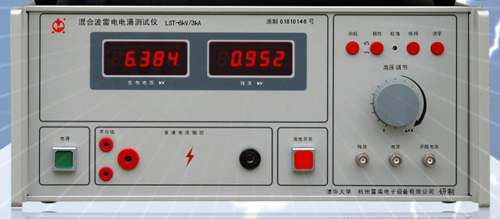

我公司利用清華大學的專利技術開發研制成功的LST－6kV/3kA雷電電涌測試儀是一種能產生1.2/50&8/20μs混合波，用來檢測SPD性能劣化程度的測量?jī)x器。
本產品通過浙江省科技廳組織的全國防雷專家的技術鑒定，通過了信息產業部通信產品防雷性能質量監督檢測中心和浙江省質量技術監督研究院的檢測和技術認證。檢測表明：技術指標已超過GB/T17626.5－1999/IEC61000－4－5的要求，達到GB18802.1－2002/IEC61643.1的標準，是中國氣象局防雷辦發函推薦產品。本產品已在全國許多氣象局防雷中心、電信部門、SPD生產廠家以及高校的防雷專業使用，獲得廣泛好評。
二、雷電電涌測試儀主要技術指標：
|
符合標準 |
GB/T17626.5－1999/IEC61000－4－5:1995IEC61643.1－1998 |
|
輸出波形 |
混合波：1.2/50µs±20％－－8/20µs±10％ |
|
輸出電壓/電流 |
0.5~6kV(1.2/50µs) ±3％
0.25~3kA(8/20µs) ±10％ |
|
有效源阻抗（峰值比） |
2.0Ω±0.25Ω |
|
反向過沖 |
≤20％ |
|
輸出極性 |
正，負 |
|
面板顯示 |
充電電壓，殘壓4 LED顯示 |
|
耦合/去耦方式 |
耦合/去耦網絡可選 |
|
操作方式 |
手動或自動可選 |
|
輸出端子 |
1）、開路電壓輸出：200:1******30V
2）、浪涌電壓輸出： ******6kV
3）、殘壓波形輸出： 10:1******200V
4）、電流波形輸出：分流比K= 18A/V ******200V |
|
工作環境條件 |
環境溫度：15~35℃
相對濕度：10％~75％
大氣壓力：86~106 kPa
電 壓：220Vac±10％ 50~60Hz
功 耗：100W |
|
結構和重量 |
箱式結構：尺寸：423×175×485（mm）(寬×高×深)
重 量：約20kg |
三、雷電電涌測試儀功能及其用途：
1、本儀器可產生******幅度為6kV/3kA的1.2/50&8/20µs混合波，直接用于IEC61643.1標準所要求的，對電源用的SPD進行沖擊試驗，也可以用于對信號保護器的測量。
2、本儀器集1.2/50µs開路電壓發生器，8/20µs短路電流發生器于一身，可作為1.2/50µs發生器用于開關型SPD的放電電壓的測量，也可作為8/20µs短路電流發生器用于限壓型SPD的限制電壓（殘壓）的測量。
3、根據清華大學電機系對國內外多種電涌保護器測量結果所作的統計表明：小沖擊電流（3kA）下與大沖擊電流下的殘壓之間的相關系數大于0.85。在沒有大沖擊電流發生器的情況下，可以用小沖擊電流下的殘壓來推測大沖擊電流下的殘壓。在IEC61643.1標準中對SPD的標稱放電電流（In）測試中，也規定了使用0.1, 0.2或0.5倍In值的測試。本機的開路電壓幅值0.5~6kV，短路電流幅值0.25~3kA，可用以此測量，且不會對試品造成損害。
4、本儀器和耦合/去耦網絡配合使用，可對SPD進行模擬在線（加電下）的沖擊試驗，測試加電下的限制電壓（殘壓），檢驗SPD電涌續流阻斷能力，掌握SPD在線性能狀況。
5、本儀器可用于防雷檢測機構和防雷工程公司對多個廠家的防雷產品進行測量，檢驗產品是否符合相關標準要求，比較產品的性能優劣，為產品選型提供依據。也可以用于防雷部門對防雷工程進行驗收測試，不僅可對單個保護器進行測試，還可以對整個防雷系統的效果進行測試。
6、本儀器可用對電子和電氣設備進行電磁兼容試驗，檢驗電子或電氣設備對浪涌（沖擊）的抗擾度。
7、本儀器可供使用單位對已安裝在現場的SPD進行定期檢測、記錄、保存數據；判斷使用多年的保護器是否老化、失效，殘壓是否超過允許范圍，以及時更換失效產品，消除隱患。
8、本儀器可供科研單位進行有關研究時使用，也可供高校中與防雷技術有關的各專業教學之用。
注明：本測試儀和清華大學聯合研制的產品.
